En un estudio de arquitectura, un gabinete de ingeniería o un departamento de diseño industrial, los planos y documentos técnicos representan meses —a veces años— de trabajo. Una rasgadura accidental, un pliegue mal hecho o un almacenamiento inadecuado pueden comprometer la legibilidad de un plano y, con ella, la viabilidad de todo un proyecto. Sin embargo, muchas oficinas técnicas siguen apilando estos documentos de gran formato en estanterías improvisadas, sin ningún protocolo de conservación claro.
Este artículo reúne las buenas prácticas que aplican los profesionales del sector para proteger su documentación técnica a largo plazo: desde el control de las condiciones ambientales hasta los métodos de clasificación que permiten localizar cualquier plano en cuestión de segundos.
Puntos clave:
- Los planos de gran formato (A0, A1) son especialmente vulnerables a la luz, la humedad y la manipulación inadecuada, lo que puede comprometer su legibilidad de forma irreversible.
- Las condiciones óptimas de conservación se sitúan entre 16 °C y 21 °C de temperatura y entre el 45 % y el 55 % de humedad relativa, evitando ante todo las fluctuaciones bruscas.
- El almacenamiento horizontal es el método que mejor preserva la integridad de los documentos, frente al almacenamiento vertical o enrollado que provoca curvaturas y pliegues permanentes.
- Un sistema de clasificación claro (por proyecto, fase y formato), un etiquetado riguroso y un protocolo interno compartido son indispensables para garantizar tanto la conservación como la localización rápida de cualquier plano.
Por qué los planos de gran formato son especialmente vulnerables
A diferencia de un documento A4 estándar, un plano en formato A0 o A1 presenta una superficie expuesta muy amplia. Cada centímetro cuadrado adicional aumenta el riesgo de rotura, de mancha o de deformación. Los materiales utilizados históricamente para el dibujo técnico —papel vegetal, copias heliográficas, diazotipos— son además particularmente sensibles a la luz ultravioleta y a la humedad.
Incluso los planos impresos con tecnologías actuales no están a salvo. Una exposición prolongada a la luz solar directa puede desvanecer las tintas de impresión en pocos meses, mientras que un ambiente demasiado húmedo favorece la aparición de moho, especialmente cuando los documentos se almacenan apilados sin ventilación entre ellos.
Controlar el entorno: temperatura, humedad y luz
La primera línea de defensa para conservar planos en buen estado es el control del entorno en el que se almacenan. No es necesario disponer de un sistema de climatización de archivo profesional: basta con respetar unos parámetros básicos que cualquier oficina puede aplicar.
La temperatura ideal para el almacenamiento de documentos técnicos se sitúa entre 16 °C y 21 °C. Las fluctuaciones bruscas son más perjudiciales que una temperatura ligeramente alejada del rango óptimo, ya que provocan dilataciones y contracciones de las fibras del papel que aceleran su deterioro. En cuanto a la humedad relativa, el intervalo recomendado oscila entre el 45 % y el 55 %. Por debajo, el papel se reseca y se vuelve quebradizo; por encima, se crea un entorno propicio para los hongos.
La luz natural, aunque agradable para el trabajo diario, es el principal enemigo de los documentos almacenados. Lo ideal es que la zona de archivo no reciba luz solar directa. Si no es posible reubicarla, unas cortinas opacas o estores que se cierren fuera del horario laboral ya suponen una mejora significativa.
Almacenamiento horizontal frente a almacenamiento vertical
Es una de las decisiones más determinantes para la conservación a largo plazo de los planos, y sin embargo muchas oficinas la toman por defecto, simplemente en función del espacio disponible.
El almacenamiento horizontal —es decir, con los planos extendidos en posición plana dentro de cajones— es el método que mejor preserva la integridad del documento. Al no estar sometido a su propio peso ni a presiones laterales, el plano mantiene su planitud original, lo que facilita tanto su lectura como su reproducción posterior. Este sistema también reduce drásticamente el riesgo de rasgaduras, ya que el documento no se manipula en posición vertical ni necesita enrollarse.
El almacenamiento vertical, con los planos enrollados en tubos o colgados en sistemas de pinzas, puede ser una solución aceptable cuando el espacio de oficina es muy limitado. Sin embargo, presenta inconvenientes notables: los planos enrollados tienden a curvarse de forma permanente, lo que dificulta su consulta en mesa. Además, el peso acumulado dentro de un tubo puede aplastar los documentos situados en el centro del rollo, provocando pliegues difíciles de eliminar.

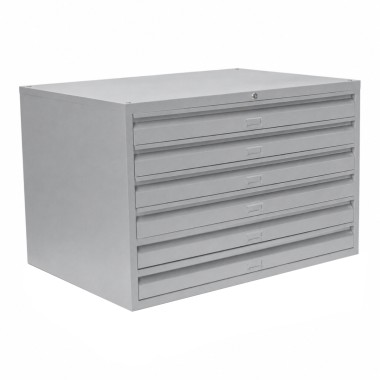

Cuando el volumen de documentación justifica la inversión, los archivadores horizontales con cajones metálicos ofrecen la solución más fiable, combinando almacenamiento plano, protección contra el polvo y acceso rápido gracias a los sistemas de guías telescópicas.
Clasificar para encontrar: métodos de organización que funcionan
Conservar planos en buen estado sirve de poco si luego se necesitan veinte minutos para encontrar el documento buscado. Un sistema de clasificación claro y mantenido por todo el equipo es tan importante como las condiciones físicas de almacenamiento.
Clasificación por proyecto y fase
El método más extendido en los estudios de arquitectura e ingeniería consiste en agrupar los planos por proyecto y, dentro de cada proyecto, por fase de desarrollo: anteproyecto, proyecto básico, proyecto de ejecución, planos de obra y planos finales (as-built). Cada cajón o sección se identifica con el código del proyecto y la fase correspondiente, lo que permite una localización inmediata.
Clasificación por formato
Cuando una misma oficina maneja volúmenes grandes de documentación en formatos variados (A0, A1, A3), agrupar por tamaño evita que los documentos pequeños se pierdan entre los grandes o que los planos A0 queden doblados para caber en un espacio pensado para A3. Lo lógico es reservar un mueble o sección específica para cada formato.
El etiquetado como hábito
Ningún sistema de clasificación funciona sin etiquetado. Cada cajón, carpeta o tubo debería llevar una etiqueta visible que indique, como mínimo, el código de proyecto, el formato del contenido y la fecha de la última actualización. Las etiquetas adhesivas son prácticas, pero las portaetiquetas metálicas que incorporan muchos archivadores profesionales resultan más duraderas y fáciles de actualizar.
Manipulación: los errores más frecuentes
Una parte importante del deterioro documental no proviene ni del clima ni del almacenamiento, sino de la manipulación cotidiana. Los planos de gran formato son especialmente vulnerables durante su consulta.
El primer error habitual es sujetar el plano con una sola mano al extraerlo de su cajón o estantería. Un documento A0 pesa lo suficiente como para rasgarse por su propio peso si se sujeta solo por un extremo. La forma correcta es utilizar ambas manos, sujetando el plano por dos bordes opuestos, y deslizarlo en horizontal. Si el documento presenta fragilidad o roturas previas, conviene apoyarlo sobre un soporte rígido antes de moverlo.
Otro error frecuente es dejar los planos desplegados sobre la mesa de trabajo durante horas o días, expuestos a derrames de café, marcas de bolígrafo o simplemente a la luz artificial directa. Lo recomendable es consultar, anotar lo necesario y devolver el plano a su lugar de almacenamiento cuanto antes.
Por último, las grapas, clips metálicos y cinta adhesiva convencional son los peores aliados de la conservación documental. Las grapas oxidan el papel y dejan marcas permanentes; la cinta adhesiva se reseca con el tiempo, mancha y acaba perdiendo adherencia. Si es necesario unir o señalar documentos, existen cintas de archivo de pH neutro y fundas de polipropileno transparente diseñadas para este fin.
Planos digitalizados: un complemento, no un sustituto
La digitalización se ha convertido en una práctica habitual en muchas oficinas técnicas, y con razón: un plano escaneado en alta resolución se puede consultar, compartir y duplicar sin riesgo para el original. Sin embargo, conviene no caer en la tentación de considerar la versión digital como un reemplazo del documento físico.
Los formatos digitales evolucionan con rapidez. Un archivo guardado hoy en un formato propietario puede resultar difícil de abrir dentro de diez años si el software correspondiente deja de mantenerse. Para el archivado a largo plazo, los formatos abiertos como PDF/A o TIFF sin compresión son los más recomendables, ya que maximizan la compatibilidad futura.
Además, en determinados contextos legales y administrativos, el plano original firmado y sellado sigue teniendo un valor probatorio que la copia digital no posee. Por esta razón, los profesionales que trabajan con documentación técnica sensible —proyectos de ejecución, planos visados, documentación de obra— suelen mantener un doble sistema: archivo digital para la consulta diaria y archivo físico para la conservación del original.
Crear un protocolo de conservación interno
Las buenas prácticas descritas anteriormente solo resultan efectivas si se aplican de forma constante. En una oficina donde trabajan varias personas, esto exige un mínimo de formalización: un protocolo interno, aunque sea breve, que establezca las normas de manipulación, clasificación y almacenamiento de los documentos técnicos.
Este protocolo no necesita ser un documento extenso. Basta con una hoja que recoja los puntos esenciales: dónde se almacena cada tipo de documento, cómo se etiqueta, quién es responsable de devolver los planos a su lugar tras la consulta, y con qué periodicidad se revisa el estado de los documentos más antiguos o más consultados. Lo importante es que esté visible, que todo el equipo lo conozca, y que se actualice cuando cambien las circunstancias (nuevos proyectos, cambio de mobiliario, incorporación de personal).
Invertir unas horas en definir este protocolo puede ahorrar semanas de búsqueda de documentos extraviados y evitar la pérdida irreversible de planos originales cuya reproducción sería costosa o directamente imposible.
